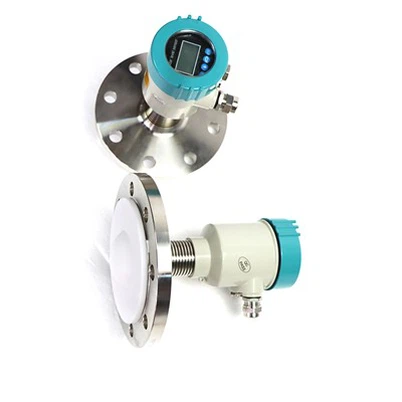

Bezkontaktný radarový hladinový vysielač

Bezkontaktný radarový hladinový vysielač v kaši je vyvinutý pomocou pokročilej technológie radarového merania hladiny s frekvenčnou moduláciou spojitej vlny (FMCW), ktorá má vyššiu presnosť a stabilitu merania. Jeho vysoký výkon proti rušeniu rozširuje aplikačné prostredie zariadenia.

Zaslať požiadavku

Popis

Pulpový bezkontaktný radarový vysielač hladiny je vyvinutý pomocou pokročilej technológie radarového merania hladiny s frekvenčnou moduláciou spojitej vlny (FMCW), ktorá má vyššiu presnosť a stabilitu merania. Jeho vysoký výkon proti rušeniu rozširuje aplikačné prostredie zariadenia. Ide o iskrovo bezpečné zariadenie na ťažbu. Používa sa hlavne na meranie hladiny kvapaliny v buničine, jej zobrazenie na mieste a prenos signálu do hostiteľského počítača alebo komplexnej riadiacej stanice, aby sa dosiahlo presné meranie v reálnom čase. Pravidelne monitorujte hladinu dužinovej tekutiny a monitorujte činnosť dužiny.

Princíp fungovania bezkontaktného radarového hladinového vysielača buničiny:

FMCW frekvenčne modulovaná technológia merania kontinuálnej vlny sa líši od tradičnej technológie ultrazvukového alebo pulzného radarového merania vĺn. Bezkontaktný radarový hladinový vysielač je založený na princípe frekvenčne modulovanej spojitej vlny (FMCW) a využíva vysokofrekvenčné signály s lineárnou frekvenčnou moduláciou. Prenosová frekvencia vysokofrekvenčných signálov sa v určitom časovom intervale lineárne zvyšuje (frekvencia skenovania), pretože frekvencia prenosu sa mení s časom šírenia signálu a je úmerná vzdialenosti odrážajúceho objektu. Podľa rozdielu medzi aktuálnou vysielacou frekvenciou a prijímanou odrazovou frekvenciou Hodnota rozdielu získa výšku hladiny materiálu.

Technický parameter

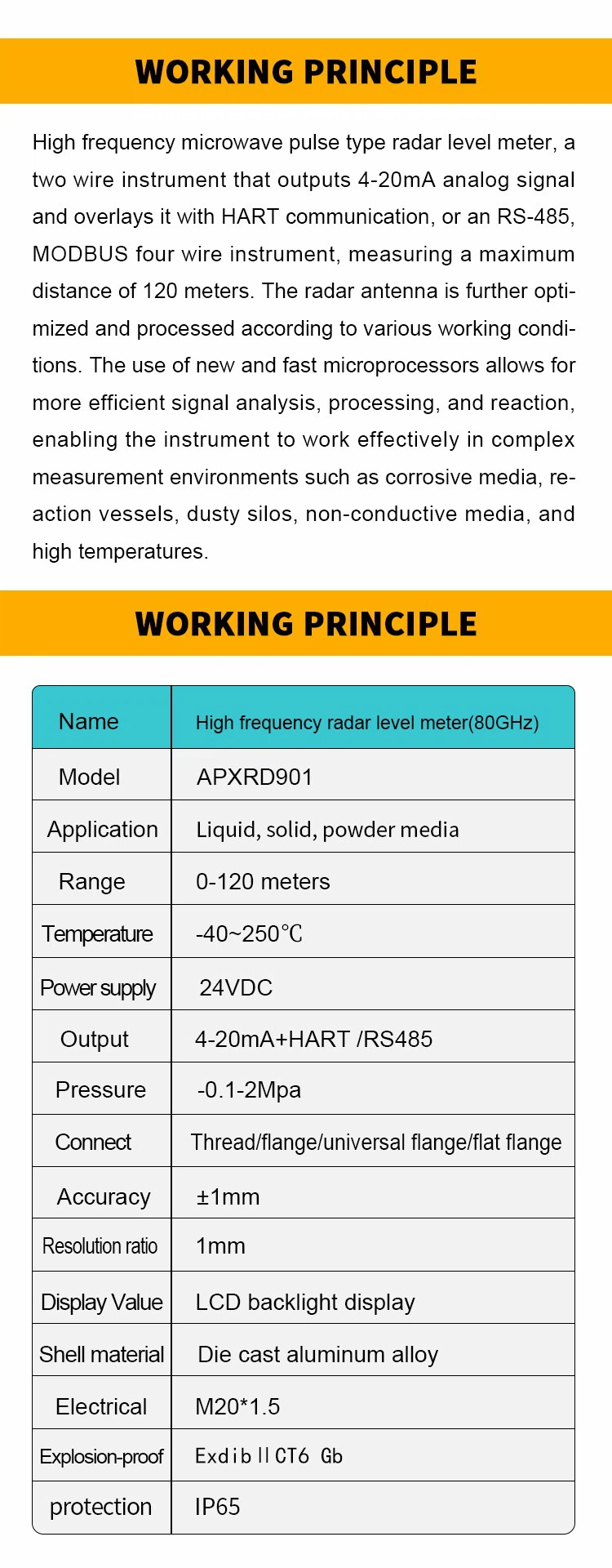

Pracovný princíp

Bezkontaktný radarový vysielač hladiny, dvojvodičový prístroj, ktorý vydáva 4-20analógové signály v mA a prekrýva komunikáciu HART, alebo štvorvodičový prístroj RS{2}}, MODBUS, s maximálnou meracou vzdialenosťou až 120 metrov. Radarová anténa je ďalej optimalizovaná a spracovaná podľa rôznych pracovných podmienok. Použitím nového rýchleho mikroprocesora možno dosiahnuť efektívnejšiu analýzu, spracovanie a reakciu signálu, čo mu umožňuje efektívne pracovať v zložitých prostrediach merania, ako sú korozívne médiá, reakčné nádoby, prachové silá, nevodivé médiá a médiá s vysokou koncentráciou. teplota.

Detaily produktu

Charakteristika

1. Uhol lúča je malý, energia je koncentrovaná a schopnosť proti rušeniu je silnejšia, čo výrazne zlepšuje presnosť a spoľahlivosť merania;

2. Anténa má malú veľkosť a ľahko sa inštaluje;

3. Slepá oblasť merania je menšia a účinok merania pre malé nádrže je tiež dobrý;

4. Bezkontaktný radarový hladinomer má kratšiu vlnovú dĺžku a je vhodnejší na meranie hladiny materiálov s malými časticami;

5. Bezkontaktné meranie, žiadne opotrebovanie a žiadne znečistenie;

6. Výstupný signál bezkontaktného radarového snímača hladiny možno vybrať z (4-20) mA/HART dvojvodičového systému, štvorvodičového systému alebo protokolu RS485/MODBUS a štvorvodičové napájanie systému je tak nízke, ako 12 V DC.

Aplikácia produktu

Bezkontaktný radarový hladinomer je vhodný na bezkontaktné kontinuálne meranie hladiny kvapalín, kalov a častíc a je vhodný pre veľké zmeny teploty a tlaku; v prítomnosti inertných plynov a prchavých látok.

Táto metóda merania využíva mikrovlnné impulzy a môže normálne fungovať v rámci priemyselného frekvenčného pásma. Energia lúča je nízka a môže byť inštalovaná v rôznych kovových a nekovových nádobách alebo potrubiach bez toho, aby spôsobovala poškodenie ľudského tela a životného prostredia.

Môže byť použitý v riečnom prášku, pevných látkach, kyselinách a zásadách, detekcii materiálu nádrží, meraní chemických nádrží, meraní uhoľného prášku a cementu, meraní ropných nádrží v elektrárňach, meraní korózie vo farmaceutickom priemysle atď.

Návod na inštaláciu

Odporúčaná vzdialenosť od steny, kde je inštalovaná krátka rúrka, k vonkajšej stene (1):

Pri 1/6 priemeru nádrže od steny nádrže je minimálna vzdialenosť 200 mm.

Nemôže byť inštalovaný nad plniacim otvorom (4).

Nemôže byť inštalovaný v centrálnej polohe (3). Ak je bezkontaktný radarový hladinový vysielač nainštalovaný v strede, budú sa generovať viaceré falošné ozveny a rušivé ozveny spôsobia stratu signálu.

certifikát

12-mesačná záručná doba; Doživotná bezúdržbová

O balení

Naše výrobky sú balené pomocou dovážaných peniacich strojov, aby sa minimalizovalo poškodenie počas prepravy! Balenie obsahuje: objednaný produkt, príslušenstvo, návod, certifikát o zhode, baliaci list a montážny návod.
