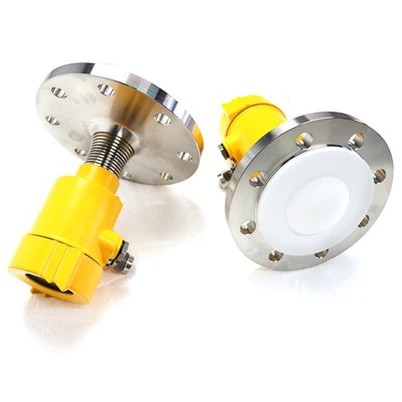

Radarové meranie hladiny v nádrži

Radarové meranie hladiny v nádrži je bezkontaktný nástroj na zisťovanie hladiny využívajúci mikrovlnnú technológiu, špeciálne navrhnutý na zisťovanie polohy statických objektov na pomoc pri meraní a riadení objemu.

Zaslať požiadavku

Popis

Charakteristika merania hladiny radaru v nádrži:

Radar s milimetrovými vlnami s maximálnou presnosťou merania ± 2 mm a minimálnym slepým uhlom 0,05 m.

Menšia veľkosť antény spĺňa viac požiadaviek na meranie pre pracovné podmienky.

Antény s viacerými šošovkami, menšie uhly vyžarovania, koncentrovanejšia energia, silnejšie echo signály a vyššia spoľahlivosť v porovnaní s inými radarovými produktmi v rovnakých priemyselných a banských podmienkach.

Radarové meranie hladiny v nádrži má silnejšiu penetráciu a možno ho normálne použiť aj v prítomnosti adhézie a kondenzácie.

Dynamický rozsah signálu je väčší, vďaka čomu je meranie médií s nízkou dielektrickou konštantou stabilnejšie.

Viacnásobné režimy merania s dobou odozvy radaru kratšou ako 1 sekunda v režime rýchleho merania.

Technický parameter

Pracovný princíp

Radarové meranie hladiny v nádrži, dvojvodičový prístroj, ktorý vydáva 4-20analógový signál v mA a prekrýva ho s komunikáciou HART, alebo štvorvodičovým prístrojom RS-485, MODBUS, ktorý meria maximálnu vzdialenosť až 120 metrov. Radarová anténa je ďalej optimalizovaná a spracovaná podľa rôznych pracovných podmienok. Použitie nových a rýchlych mikroprocesorov umožňuje efektívnejšiu analýzu, spracovanie a reakciu signálu, čo umožňuje, aby meranie hladiny v nádrži radarom fungovalo efektívne v zložitých prostrediach merania, ako sú korozívne médiá, reakčné nádoby, prašné silá, nevodivé médiá a vysoké teploty. .

Detaily produktu

Charakteristika

1. Malý uhol lúča, koncentrovaná energia, silnejšia schopnosť proti rušeniu, výrazne zlepšuje presnosť a spoľahlivosť merania;

2. Veľkosť antény je malá a ľahko sa inštaluje;

3. Slepý bod merania je menší a účinok merania je dobrý aj pre malé plechovky;

4. Vlnová dĺžka merania hladiny radarovej nádrže je kratšia, vďaka čomu je vhodnejšia na meranie hladiny materiálov s malými časticami;

5. Bezkontaktné meranie, žiadne opotrebovanie, žiadne znečistenie;

6. Výstupný signál radarového merania hladiny v nádrži je možné zvoliť z (4-20) mA/HART dvojvodičového systému, štvorvodičového systému alebo protokolu RS485/MODBUS so štvorvodičovým napájaním systému s napätím až 12 V DC.

Aplikácia produktu

Radarové meranie hladiny v nádrži je vhodné na bezkontaktné kontinuálne meranie hladiny kvapalín, kalov a častíc a je vhodné pre veľké zmeny teploty a tlaku; V situáciách, kde existujú inertné plyny a prchavé látky.

Metóda merania využíva mikrovlnné impulzy a môže normálne fungovať v rozsahu priemyselného frekvenčného pásma. Energia lúča je nízka a môže byť inštalovaná v rôznych kovových a nekovových nádobách alebo potrubiach bez toho, aby spôsobovala poškodenie ľudského tela a životného prostredia.

Radarové meranie hladiny v nádrži sa používa na detekciu riečneho prášku, pevných látok, kyselín a zásad, materiálu nádrže, meranie chemickej nádrže, meranie uhoľného prášku cementu, meranie v elektrárni na olejovú nádrž a meranie korózie vo farmaceutickom priemysle.

Návod na inštaláciu

Odporúčaná vzdialenosť (1) od steny k vonkajšej stene inštalovaného krátkeho potrubia:

Vo vzdialenosti 1/6 priemeru nádrže od steny nádrže je minimálna vzdialenosť 200 mm.

Nemožno inštalovať nad prívodný otvor (4).

Nedá sa nainštalovať do strednej polohy (3). Ak je vysoko presný radarový hladinomer sila nainštalovaný v strede, bude generovať viac falošných ozveny a rušivé ozveny spôsobia stratu signálu.

certifikát

12-mesačná záručná doba; Doživotná bezúdržbová
